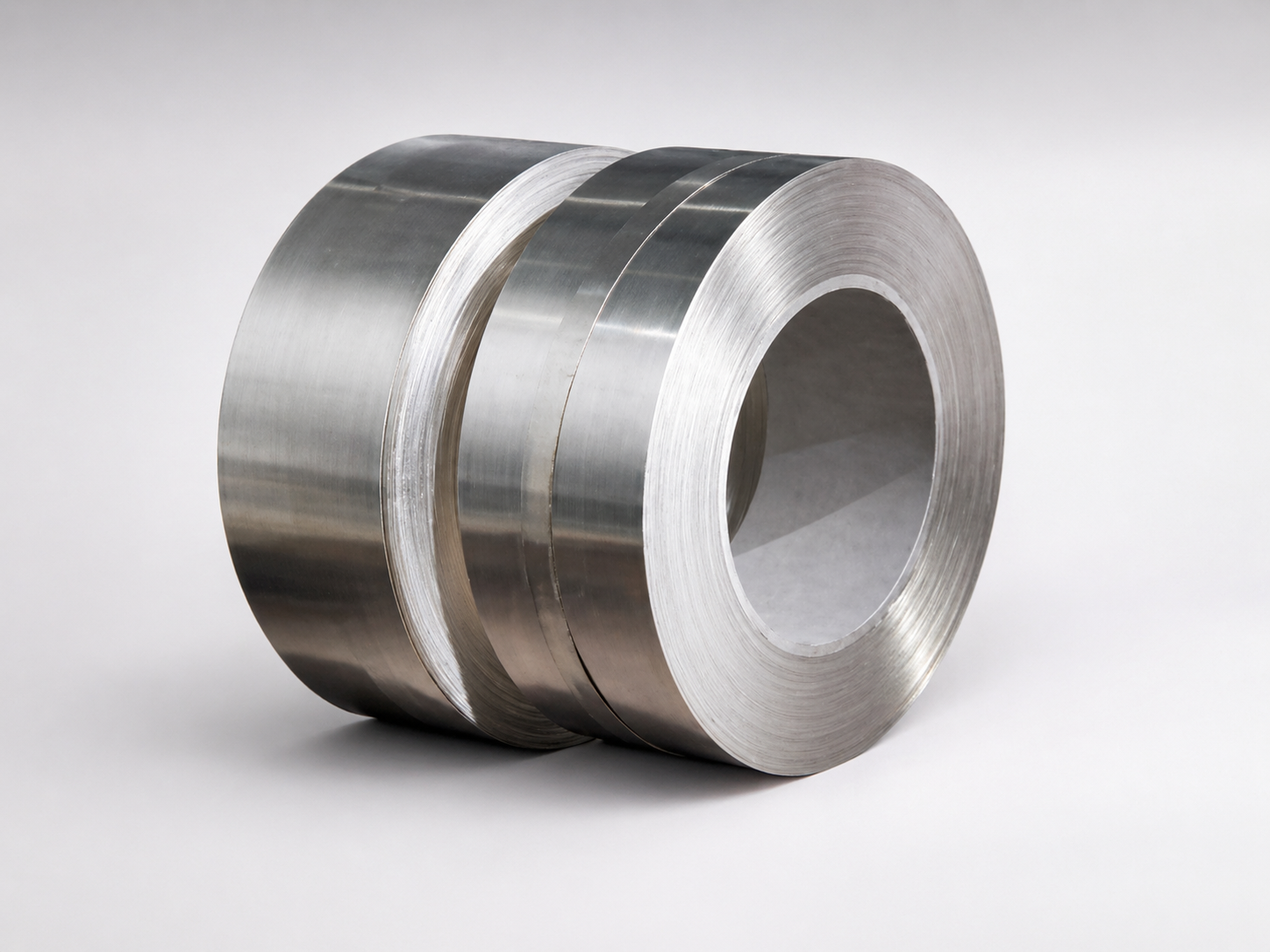

슈퍼인바S-10[Super Invar S-10]
정밀 측정 장비, 광학계 구조재, 고정밀 기계 부품처럼 온도 변화에 따른 치수 안정성이 중요한 부품에 적합한 저열팽창 소재입니다.
| 주성분 | Ni 32 wt%, Fe 63 wt%, Co 5 wt% |
|---|---|
| 주요 특성 | 저열팽창, 치수 안정성, 정밀 구조재 대응 |
| 비교 소재 | 42Alloy, 연강(SPCC) |
SUPER INVAR S-10
슈퍼인바 S-10 특성 및 물성
슈퍼인바 S-10은 상온에서 극히 낮은 열팽창 특성을 갖는 Fe-Ni-Co 계열 특수금속입니다. 정밀 치수 안정성이 필요한 측정 장비, 광학계 구조재, 정밀 기계 부품에 적합합니다.
S10(슈퍼인바)와 42ALLOY의 특성 비교
| 항목 | 단위/성분 | S10 | 42Alloy | 참고: 연강 |
|---|---|---|---|---|
| 주성분 wt% | Ni | 32 | 42 | - |
| 주성분 wt% | Fe | 63 | 58 | 100 |
| 주성분 wt% | Co | 5 | - | - |
| 밀도 | g/cm3 | 8.13 | 8.11 | 7.86 |
| 융점 | ℃ | 1440 | 1435 | 1530 |
| 큐리점 | ℃ | 240 | 370 | 770 |
| 열전도도 | W/m·℃ | 14.0 | 10.5 | 50.0 |
| 열팽창계수 20~100℃ | 10^-6/℃ | 0.3 | 5.3 | 11.8 |
| 열팽창계수 20~300℃ | 10^-6/℃ | 3.9 | 4.5 | - |
| 전기저항률 | μΩ·m | 0.78 | 0.61 | 0.09 |
| 인장강도 | MPa | 450 | 490 | 340 |
| 내력 | MPa | 310 | 250 | 220 |
| 연신율 | % | 30 | 43 | 35 |
| 경도 | HV | 130 | 125 | 110 |
열팽창계수의 온도 의존성
| 온도 | S10 열팽창계수 (10^-6/℃) | 42Alloy 열팽창계수 (10^-6/℃) |
|---|---|---|
| 100℃ | 0.3 | 4.1 |
| 150℃ | 0.5 | 4.2 |
| 200℃ | 0.9 | 4.3 |
| 250℃ | 1.7 | 4.3 |
| 300℃ | 3.9 | 4.5 |
| 350℃ | 5.6 | 5.0 |
| 400℃ | 7.0 | 6.0 |
| 450℃ | 8.0 | 7.0 |
| 500℃ | 9.0 | 8.0 |
| 550℃ | 9.7 | 9.0 |
| 600℃ | 10.5 | 10.0 |
설명
- 그래프의 가로축은 실온 표시온도까지의 평균 열팽창 계수입니다.
- 예를 들어 실온~300℃의 S10 열팽창계수는 3.95×10^-6/℃입니다.
- 상기 데이터 수치는 대표치로서 보증치가 아닙니다.
